Dikey Çamur Pompası
>
|
| Menşe yeri | Siçuan, Çin |
| Marka adı | horizontal-slurrypump.com |
| Sertifika | ISO9001 |
| Model numarası | OEM |
| belge | Ürün Broşürü PDF |

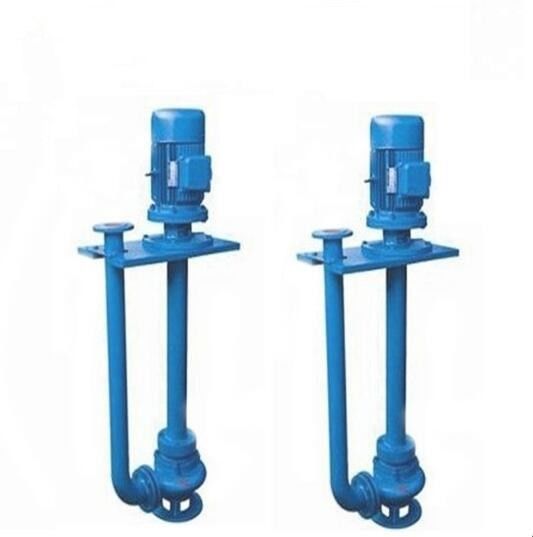

Ağır Hizmet Uzun Garanti Hizmeti Dikey Şaft Pompası Destek Plakalı Kum Madenciliği Pompası
Yapı çizimi
| 1 | sarmal kasa | 2 | Destek | 3 | Motor tabanı |
| 4 | Çark | 5 | Sol destek plakası | 6 | Boşaltım borusu |
| 7 | Arka astar plakası | 8 | Rulman gövdesi | 9 |
Sağ destek plakası |
Ürün Özeti
A.ZJL serisi dikey bulamaç pompaları, tek kademeli tek emişli santrifüj bulamaç pompasıdır.
B.ZJL serisi pompalar, iki fazlı akışkanlar teorisine uygun olup, toplam kaybın en aza indirilmesi prensibine göre tasarlanmıştır.
C.Akış geçidi bileşenlerinin geometrik şekli, ortamın akış durumuna uygundur.
D.Hizmet ömrünü artırmak için akış geçiş bileşenlerinde yüksek aşınma direnci, korozyon direnci ve darbe direnci malzemesi kullanılır.
Parametre
|
Modeli |
Temiz Su Performansı |
||||
|
Dönme hızı n |
Akış S |
Kafa H |
Şaft gücü Pa |
etkinlik η |
|
|
150ZJL-A35 |
590-980 |
119-364 |
4.4-17.9 |
3.9-15.3 |
63.1-68.1 |
|
100ZJL-A36 |
970-1480 |
76-239 |
15.3-51.1 |
9.6-32.1 |
54.1-58.9 |
|
80ZJL-A33 |
970-1480 |
42-157 |
8.1-48.6 |
8.7-33.2 |
52.3-56.5 |
|
65ZJL-A38 |
970-1470 |
50-120 |
19.4-52.3 |
6.9-28.8 |
42.7-45.8 |
|
65ZJL-A30 |
960-1470 |
25-98 |
11.1-34.7 |
2.3-13.4 |
43.7-51.9 |
|
50ZJL-A40 |
970-1470 |
21-65 |
16.5-58.3 |
5.5-22.1 |
29.9-34.1 |
|
50ZJL-A36 |
970-1470 |
36-85 |
13.1-42.7 |
4.7-20.7 |
31.2-39.4 |
|
50ZJL-A20 |
910-1440 |
10.8-38 |
4.3-10.7 |
0.4-2 |
31.2-38.6 |
|
40ZJL-A35 |
970-1470 |
15.8-47.6 |
13.6-42.9 |
3.8-14.1 |
27.3-33.8 |
|
40ZJL-A25 |
910-1440 |
6.6-22.9 |
7.2-21.5 |
0,6-2,8 |
26.1-37.6 |
|
40ZJL-A21 |
910-1140 |
6.0-9.5 |
6.8-17 |
0,4-2,6 |
27.9-44.6 |
Ürün Resmi ve Detayları
Kurulum Çizimleri
