Dikey Çamur Pompası
>
|
| Menşe yeri | Siçuan, Çin |
| Marka adı | horizontal-slurrypump.com |
| Sertifika | ISO9001 |
| Model numarası | OEM |
| belge | Ürün Broşürü PDF |

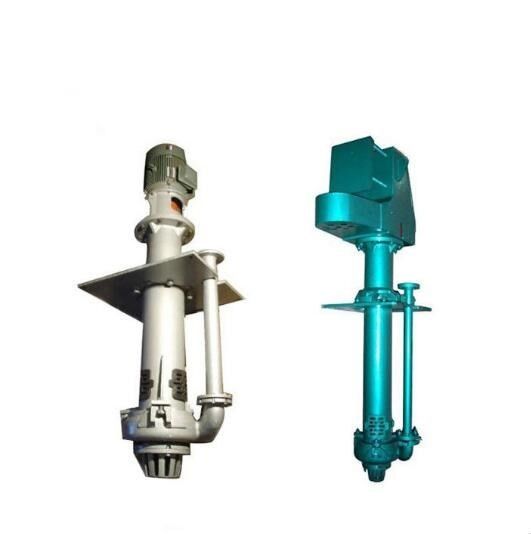

Aşındırıcı Çamur Emme için Endüstriyel Uzun Şaft Dikey Bulamaç Pompası / Kum Pompası
Ürün Özellikleri
Tamamen elastomer astarlı veya sert metal takılı
Çift emişli yarı açık çark
Batık yatak veya salmastra yok
İsteğe bağlı gömme pervane ve emme karıştırıcı mevcuttur
MPV modelleri, korozyon direnci için tam kauçuk kaplamaya sahiptir
Yetersiz emiş görevlerinde çalıştırılabilir
Parametre Aralığı
| İsim | ZJL-serisi Dikey Çamur Pompası |
| KAFA | 4 ~ 60 m |
| Kapasite | 6 ~ 364m³/saat |
| Deşarj Boyutu | 40mm~200mm |
| Giriş Boyutu | 50mm~250mm |
| Maksimum Verimlilik | %70 |
| NPSH | 1,4m~3,5m |
| İzin Verilen Maksimum Motor Gücü | 315 kw |
| Çap |
200mm~470mm |
Ürün Açıklaması
ZJL serisi dikey bulamaç pompaları, tek kademeli tek emişli santrifüj bulamaç pompasıdır.ZJL serisi pompalar, iki fazlı akışkanlar teorisine uygun olup, toplam kaybın en aza indirilmesi prensibine göre tasarlanmıştır.Akış geçidi bileşenlerinin geometrik şekli, ortamın akış durumuna uygundur.Bu şekilde, girdap ve çarpmanın meydana geldiği parçalar arasındaki hidrolik kayıp azaltılır, böylece akış geçidi bileşenlerinin aşınması azaltılır;su verimliliği artar;çalışma sesleri ve titreşim azaltılır.Yüksek aşınma direnci, korozyon direnci ve darbe direncine sahip yüksek krom alaşımı, servis ömrünü uzatmak için akış geçiş bileşenlerinde kullanılır.
Malzeme
|
Tanım |
Standart Malzeme |
Malzeme Seçenekleri |
|
Şaft |
4140 Yumuşak Çelik |
İstek üzerine mevcuttur |
|
Rulman Muhafazası |
dökme demir |
|
|
Kolon |
Yumuşak Çelik |
|
|
Üst Süzgeç |
Lastik |
dökme demir |
|
Alt Süzgeç |
dökme demir |
|
|
Sırt Astarı |
%27 Krom Beyaz Demir |
|
|
Pompa muhafazası |
%27 Krom Beyaz Demir |
Kauçuk Astarlı Beyaz Demir |
|
Çark |
%27 Krom Beyaz Demir |
Lastik |
|
Boşaltım borusu |
Yumuşak Çelik |
Kauçuk Astarlı Yumuşak Çelik/ Kompozit |
|
Adaptör Plakası |
Yumuşak Çelik |
|
Teknik parametre
|
Modeli
|
Temiz Su Performansı |
destekleyici motor
|
|||||
|
Dönen hız N |
Akış Q |
KAFA H |
Şaft gücü baba |
verimlilik η |
|||
| dev/dak | (m³/h) | M | kw | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45.1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0,5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0.6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0.4 | 27.9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0,5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
Ürün ve Detaylar
