Menşe yeri | Çin |
Marka adı | horizontal-slurrypump.com |
Sertifika | ISO/CE |
Model numarası | OEM |
belge | Ürün Broşürü PDF |

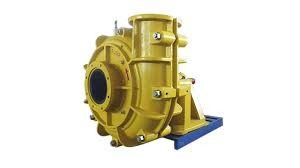

Büyük Parçacıkların Taşınması İçin Aşınmaya Dayanıklı Büyük Akışlı Santrifüj Pompa
Bulamaç pompasının ana tanıtımı
12 / 10 ST - AH bulamaç pompası, çift pompa mahfazalı bir yapıdır, yani pompa gövdesi ve pompa kapağı, değiştirilebilir, aşınmaya dayanıklı metal kaplamalarla donatılmıştır (çarklar, ceketler, koruma plakaları, vb. dahil).Pompa gövdesi ve pompa kapağı çalışma basıncına göre pik veya sfero dökümden imal edilmektedir.Dikey olarak açılır ve cıvatalanır.Pompa gövdesi bir dayanağa sahiptir ve mesnede cıvatalanmıştır.Pompanın ağzı döndürülebilir ve sekiz açıda monte edilebilir.Pervanenin ön ve arka kapakları, sızıntıyı azaltmak ve pompa ömrünü uzatmak için arka kanatlarla donatılmıştır.
AH çamur pompası pompa gövdesi pompa kapağı ve akış bileşenleri: Bu serideki pompalar yatay, dikey açık tip, çift pompa kabuk yapılı çamur pompasıdır.Pompa gövdesi ve pompa kapağı, değiştirilebilir bir metal kaplama ile donatılmıştır.Astar, yüksek kromlu aşınmaya dayanıklı alaşımlı malzemeden yapılmıştır.Astar, aşınana kadar kullanılabilir, bakım süresini uzatır ve işletme maliyetlerini düşürür.Pompa çıkış yönü 8 açıda döndürülebilir ve monte edilebilir.
Rulman tertibatı: Pompanın rulman tertibatı, pervane ile ön koruma plakası arasındaki boşluğu ayarlamak için uygun olan ve bakım sırasında tamamen çıkarılabilen silindirik bir yapıya sahiptir.Rulmanlar greslenmiştir.Salmastra (conta): Pompanın salmastra tipi salmastra, pervane salmastrası ve mekanik salmastraya sahiptir.İletim modu: V tipi V kayışı tahriki, esnek kaplin tahriki, dişli redüktör tahriki, akışkan kuplaj tahriki, değişken frekanslı tahrik, tristör hız kontrolü vb. , ZL, ZV, ZR iletimi.Genel performans: Pompa geniş bir performans aralığına, iyi kavitasyon performansına ve yüksek verimliliğe sahiptir.Uzun mesafe taşımacılığı karşılamak için çok aşamalı seri teknolojisi kullanılabilir.Aşırı akım bileşenleri çeşitli metallerde mevcuttur ve derinlik katar.Çeşitli hızlar ve çeşitli varyantlarla pompa, optimum endüstriyel ve madencilik koşullarında çalışır.Uzun hizmet ömrü ve yüksek çalışma verimliliği, çeşitli zorlu taşıma koşullarını karşılayabilir.
model anlamı
12 / 10 ST - AH(R)
12------------ Emme çapı(İnç)
10------------ Tahliye çapı(İnç)
ST------------Destek tipi
AH ---------- Pompa Modeli
R-------------Doğal Kauçuk
Özellikler
Pompa Modeli | 12 / 10 ST - AH |
İzin Verilen Maks.Güç | 560 kw |
Kapasite | 936 - 1980 m³/h |
KAFA | 7 - 68 metre |
Hız | 300 - 800 dev/dak |
Meax.Eff. | %82 |
NPSH | 6 m |
Çark Çapı | 762 mm |
Özellikler
1).Konsol, yatay Bulamaç boşaltma pompası
2).Mükemmel hidrolik performans, yüksek verimlilik ve düşük aşınma oranı
3).Daha iyi aşınma direnci ve aşındırıcı direnç
4).Tip pompalar için çerçeve plakası, değiştirilebilir aşınmaya dayanıklı metal gömleklere veya kauçuk gömleklere sahiptir.Pervaneler aşınmaya dayanıklı metal veya kauçuktan yapılmıştır
5).İzin verilen basınç aralığında kademeli olarak seri olarak kullanılabilir ve izin verilen maksimum çalışma basıncı 3.6Mpa'dır.
6).Santrifüj salmastra, mekanik salmastra ve salmastra salmastrası mevcuttur.
7).Tahliye branşmanı, isteğe bağlı olarak 45 derecelik aralıklarla konumlandırılabilir ve kurulum ve uygulamalara uyacak şekilde herhangi bir sekiz konuma yönlendirilebilir.
Tipik uygulamalar:
Kül İşleme
Siklon Beslemeleri
Kağıt hamuru ve kağıt
Aşındırıcı Bulamaçlar
Kömür Hazırlama
Maden işleme
Agrega İşleme
Çamur pompası çarkı işlevi:
1. Çark, bulamaç üzerinde çalışan bulamaç pompası aşırı akım bileşeninin parçasıdır.
2. Çark, bulamaç için enerji elde etmek üzere pompa gövdesindeki pompa mili tarafından döndürülür.
3. Mekanik enerji, çarkın dönmesiyle bulamaca aktarılır, böylece bulamaç dinamik basınç enerjisi elde eder: dört parçadan oluşur: ön tekerlek plakası, arka tekerlek plakası, bıçak ve tekerlek göbeği.
Bulamaç pompası sarmal işlevi:
1. Esas olarak, çarktan çıkan bulamacın akış yörüngesine göre tasarlanmış ve üretilmiştir, çarktan çıkarılan sıvıyı kabul eder.
2. Salyangoz şekli, bulamaç dışarı doğru aktığında sıvının kinetik enerjisini basınca dönüştürmek için kinetik enerjiyi statik basınca dönüştürmek için faydalıdır.
3, salyangoz yeterli güce ve iyi işlem özelliklerine sahip olmalıdır, bulamaç pompasının çıkış kısmı kademeli olarak artarak enerji dönüşümü için bir yer haline gelir
Bulamaç pompası boğaz burcu ve çerçeve plakası astarı ekleme işlevi:
1. Kolay montaj ve demontaj için tasarlanmıştır
2, esas olarak bir bulamaç akışı kapalı alan oluşturmak için sarmal ile
3. Çoğu durumda, ön koruma plakasında bir su girişi bulunur ve arka koruma plakasında bir şaft deliği bulunur.
4. Genel olarak, daha büyük bulamaç pompasının bir ön koruma plakası ve bir arka koruma plakası vardır ve küçük pompanın yalnızca bir koruma plakası vardır.
Yapı Tasarım
Salmastra Modülü Tasarımı
Performans tablosu
MODEL | İZİN VERİLEN ÇİFTLEŞME | MALZEME | TEMİZ SU PERFORMANSI | ÇARK | |||||||
EN YÜKSEK GÜÇ | ASTAR | ÇARK | Q Kapasitesi | H Kafa | Hız | Maks.eff. | NPSH | KANAT NO. | ÇARK ÇAPI | ||
(KW) | m3/h | L/sn | (M) | n(d/dak) | (%) | (M) | (mm) | ||||
1.5/B-AH | 15 | M | M | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2--4 | 5 | 152 |
RU | RU | 10.8-25.2 | 3--7 | 7-52 | 1400-3400 | 30 | 3 | ||||
1/1.5B-AH | 15 | M | M | 16.2-34.2 | 4.5-9.5 | 25-92 | 1400-2200 | 20 | 2-5.5 | 5 | 330 |
2/1.5B-AH | 15 | M | M | 32.4-72 | 9--20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 5 | 184 |
RU | RU | 25.2-54 | 7--15 | 5.5--41 | 1000-2600 | 50 | 2.5-5 | 5 | 178 | ||
3/2C-AH | 30 | M | M | 39.6-86.4 | 11--24 | 12-64 | 1300-2700 | 55 | 4--6 | 5 | 214 |
RU | RU | 36-75.6 | 10--21 | 13-46 | 1300-2300 | 60 | 2--4 | 5 | 213 | ||
3/2D-HH | 60 | M | M | 68.4-136.8 | 19-38 | 25-87 | 850-1400 | 47 | 3-7.5 | 5 | 457 |
4/3C-AH | 30 | M | M | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4--6 | 5 | 245 |
RU | RU | 79.2-180 | 22-50 | 5-34.5 | 800-1800 | 59 | 3--5 | ||||
4/3E-HH | 120 | M | M | 126-252 | 35-70 | 12-97 | 600-1400 | 50 | 2--5 | 5 | 508 |
6/D-AH | 60 | M | M | 162-360 | 40-100 | 12-56 | 800-1550 | 65 | 5--8 | 5 | 365 |
RU | RU | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3--5 | 5 | 365 | ||
6/4S-HH | 560 | M | M | 324-720 | 90-200 | 30-118 | 600-1000 | 64 | 3--8 | 5 | 711 |
6S-HH | 560 | M | M | 468-1008 | 130-280 | 20-94 | 500-1000 | 65 | 4--12 | 5 | 711 |
8/6E-AH | 300 | M | M | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2--9 | 5 | 510 |
RU | RU | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5--10 | 5 | 510 | ||
10/8E-M | 120 | M | M | 666-1440 | 185-400 | 14-60 | 600-1100 | 73 | 4--10 | 5 | 549 |
10/8 ST-AH | 560 | M | M | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4--10 | 5 | 686 |
RU | RU | 540-1118 | 150-330 | 12-50 | 400-750 | 75 | 4--12 | ||||
12/10 ST-AH | 560 | M | M | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 5 | 762 |
RU | RU | 720-1620 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | ||||
14/12ST-AH | 560 | M | M | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3--08 | 5 | 965 |
RU | RU | 1152-2520 | 320-700 | 13-44 | 300-500 | 79 | 3--10 | ||||
16/14TU-AH | 1200 | M | M | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4--10 | 5 | 1067 |
20/18TU-AH | 1200 | M | M | 2520-5400 | 700-1500 | 13-57 | 200-400 | 85 | 5--10 | 5 | 1370 |
